Un simulateur ECG qui modélise l'électricité, pas seulement la forme

Vingt-deux rythmes, et aucun n'est le même modèle ralenti

La plupart des simulateurs de moniteur bon marché proposent une poignée de formes d'ECG et étirent ou compressent la même onde pour atteindre la fréquence choisie. Le catalogue du Simulateur Patient va du rythme sinusal normal aux modifications du segment ST, à l'hyperkaliémie, à la TSV, à la fibrillation et au flutter atriaux, au rythme d'échappement jonctionnel, à tous les blocs AV majeurs, aux rythmes électro-entraînés, à la tachycardie ventriculaire avec pouls, à la TV sans pouls, à la fibrillation ventriculaire, à l'asystolie et à l'AESP. Chacun est son propre modèle du fonctionnement réel du système électrique du cœur, pas un simple habillage du précédent.

Un rythme jonctionnel qui ressemble vraiment à un rythme jonctionnel

Un rythme d'échappement jonctionnel lent est facile à mal simuler. Ralentir la fréquence d'un modèle sinusal donne une bradycardie sinusale déguisée, ce qui n'apprend rien pour distinguer les deux. Le rythme jonctionnel du Simulateur Patient supprime entièrement l'onde P qui précède le QRS et ajoute une petite onde P réellement inversée juste après, la conduction rétrograde que produit un vrai rythme jonctionnel. C'est précisément ce détail que l'apprenant doit apprendre à repérer.

Des blocs AV qui bloquent de façon indépendante, battement par battement

Le bloc du premier degré, Mobitz I (Wenckebach), Mobitz II et le bloc complet sont modélisés comme des trains d'événements P et QRS séparés plutôt que comme un motif unique répété. Dans le Wenckebach, l'intervalle PR s'allonge réellement d'un battement à l'autre jusqu'à ce qu'un QRS soit bloqué, comme sur un vrai tracé. Le Mobitz II maintient une conduction fixe à 2:1. Le bloc complet fait tourner un rythme d'ondes P et un rythme de QRS totalement indépendants l'un de l'autre, ce qui est précisément le point diagnostique du bloc du troisième degré et le plus difficile à simuler de façon convaincante pour un simulateur simplifié. Transformer cette modélisation en réflexe de reconnaissance plutôt qu'en explication ponctuelle est le sujet de entraîner la reconnaissance du bloc AV jusqu'à l'automatisme.

L'écran ne donne jamais la réponse

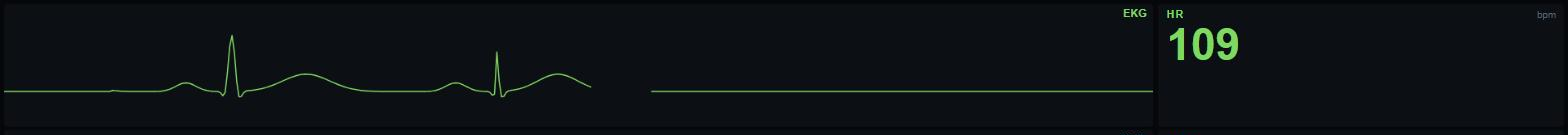

L'écran du Simulateur Patient n'affiche jamais le nom du rythme, tout comme un vrai moniteur de chevet ne pose pas le diagnostic à la place du soignant. L'apprenant doit lire l'onde elle-même : fréquence, régularité, relation avec l'onde P, largeur du QRS. C'est exactement la compétence que la formation à l'ECG est censée développer, et elle disparaît dès qu'un simulateur affiche la réponse.

Les rythmes d'arrêt alarment à cause de ce qu'ils sont, pas seulement d'un chiffre

L'asystolie et la fibrillation ventriculaire déclenchent l'alarme directement à partir du rythme lui-même, pas seulement via un seuil sur le chiffre de fréquence cardiaque. C'est important car une ligne plate silencieuse derrière un réglage de fréquence laissé sur un chiffre d'apparence normale est une façon réaliste pour un simulateur d'échouer en silence. Les rythmes d'arrêt du Simulateur Patient alarment quel que soit le réglage des autres paramètres. C'est ce même angle mort qui rend l'AESP si facile à manquer et si difficile à enseigner.

Vous confondez fibrillation et flutter auriculaire ? Fibrillation ou flutter à l'ECG les montre côte à côte sur papier ECG.
